Que significa UEFI
Unified Extensible Firmware Interface (UEFI) es a un programa de software que conecta el firmware de una computadora a su sistema operativo ( SO ). UEFI eventualmente reemplazara a la BIOS .
Al igual que la BIOS, La UEFI está instalada en el momento de la fabricación y es el primer programa que se ejecuta cuando se enciende una computadora. Comprueba qué componentes de hardware tiene el dispositivo informático, chequea el estado de los componentes electronicos y los entrega al sistema operativo.
Como la UEFI es programable, los fabricantes desarrolladores de equipos originales ( OEM ) pueden agregar aplicaciones y controladores, lo que permite a la UEFI funcionar como un sistema operativo liviano.
Que significa BIOS
BIOS significa en español sistema básico de entrada / salida es el programa que utiliza el CPU de una computadora para iniciar el sistema informático después de encenderlo. También gestiona el flujo de datos entre el sistema operativo de la computadora y los dispositivos conectados, como el disco duro, el adaptador de video, el teclado, el mouse y la impresora.
BIOS es una parte integral de su computadora y viene con ella cuando la lleva a casa. (Por el contrario, el sistema operativo puede ser preinstalado por el fabricante o el proveedor o instalado por el usuario). BIOS es un programa que está accesible para el microprocesador en un chip borrable programable de memoria de solo lectura (EPROM). Cuando enciende su computadora, el microprocesador pasa el control al programa BIOS, que siempre se encuentra en el mismo lugar en EPROM O tambien ROM donde la BIOS depende de una bateria o pila en la motherboard para que sus archivos no se borren por falta de energia de la bateria dañada para almacenanar los datos los cuales se perderian.
Existen en los PCs modernos BIOS tipo memoria flash por lo cual la BIOS ya casi no necesitaria de energia para guardar los datos.
Cuando el BIOS inicia la computadora, primero determina si todos los componentes electronicos están en su lugar y en funcionamiento, y luego carga el sistema operativo en la memoria de acceso aleatorio RAM de la computadora. disco o unidad de disquete.
Cuando los detalles del dispositivo cambian, solo el programa BIOS necesita ser cambiado. A veces, este cambio se puede realizar durante la configuración del sistema. En cualquier caso, ni su sistema operativo ni las aplicaciones que utiliza deben ser modificadas.
Fecha de creacion del BIOS: Año 1975
Configuracion del BIOS Setup.
Para acceder al programa de configuración del BIOS, generalmente se denomina CMOS SETUP, tendremos que hacerlo presionando un botón durante el inicio del arranque de la computadora. Generalmente suele ser la tecla Supr aunque esto varía según los tipos de placa y en portátiles. Otras teclas empleadas son: F1, F2; Esc, o incluso una combinación, si no logra entrar es mejor, consultar en el manual de la placa base o prestar atención a la primera pantalla de arranque, y como siempre aparece en la parte inferior de un mensaje similar a este.
''Press DEL to enter Setup''
El aspecto general del BIOS dependerá del tipo específico que tenga en su placa base del equipo de computo, los más comunes son: Award, Phoenix (se han unido) y AMI. son la mayoria de configuraciones similares pero no iguales. El programa de BIOS siempre está en un inglés perfecto y en términos que no son realmente simples, si no sabe qué está configurando mejor consultar el manual o a un tecnico especialista, de lo contrario usted podria tener problemas ya que debe hablar ingles para asi configurar bien la BIOS. Una clasificación puede ser:
1 Configuración básica de parámetros - Standard CMOS Setup.
2 Opciones de BIOS - BIOS Features, Advanced Setup.
3 Configuración avanzada y chipset - Chipset features.
4 Password, periféricos, discos duros, etc.
5 Otras utilidades.
En el primer punto se puede encontrar la configuración de la fecha y hora, los discos duros conectados (IDE) y la memoria detectada, entre otras cosas.
En el segundo punto existen muchos parámetros modificables, suelen aparecer: caché, secuencia de arranque (Boot sequence), intercambio de disqueteras, etc.
En el tercer punto podemos encontrar parámetros relativos a las características del chipset, memoria RAM, buses y controladores.
En el cuarto punto hay una serie de opciones que suelen estar distribuidas, gracias a ellas podemos insertar una contraseña de acceso al programa del BIOS, modificar parámetros relativos a los periféricos integrados, control de la
administración de energía, control de la frecuencia y el voltaje, etc.

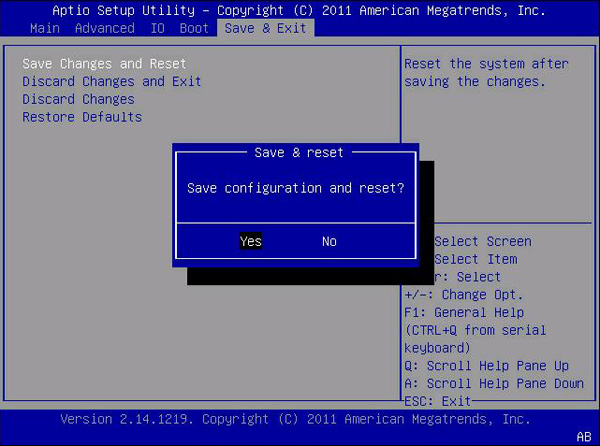

Y finalmente en el punto 5 reunimos las opciones que nos permiten guardar los cambios efectuados, descartarlos, cargar valores por defecto, etc.
En la parte inferior de la interfaz del programa podremos ver el inventario de teclas necesarias para navegar entre las opciones y modificarlas, es importante leerlo y tenerlo en cuenta.
Imagen de la interfaz más común de BIOS (Award y Phoenix).
Modificaciones comunes: ejemplos.
Existen una serie de parámetros que son susceptibles de ser modificados en algún momento, de hecho en la mayoría de foros de soporte técnico se plantean esas dudas. Vamos a explicar cuáles son y usarlos como ejemplo:
1.- Secuencia de Arranque:
Esto le indica al BIOS a qué unidad ha de ir para buscar el arranque del sistema operativo. La secuencia indica el orden de izq. a der. en que se buscará en las unidades. Antiguamente el orden solía marcar A C SCSI/otros lo cual indicaba que primero que debía mirar en la unidad A (disquetera) y posteriormente en C (disco duro principal), gracias a esto se podía arrancar el ordenador con un disco de arranque antes que el sistema operativo. Hoy en día esto ha cambiado en muchos casos, cuando se necesita arrancar desde un CD (instalación de sistemas operativos (Windows XP, Linux) hay que modificar la secuencia de arranque (a menos que el sistema sea tan nuevo que ya venga de fábrica) para que inicialmente apunte a la unidad lectora de CD. Supongamos que la unidad tiene la letra D, el orden podría ser D A C o D C A, por ejemplo.
La opción suele encontrarse en BIOS Features >> Boot Sequence para las BIOS Award. En algunos casos en vez de integrarse en una sola opción, esto se realiza en varias, suelen referirse al orden de arranque de dispositivos y se llaman: First Boot Device, Second Boot Device, Third Boot Device y Boot Other Device. Basta especificar en cada una cuál es el dispositivo que arrancará en ese orden (First = primero, Second = segundo, Third = tercero, Other = otro).
2.- Modificar FSB/Multiplicador:
Esto es una necesidad surgida en gran medida a raíz del Overclocking, son los parámetros que definen la velocidad del bus frontal del sistema y el valor multiplicador del procesador. Estos parámetros se suelen modifican como consecuencia de querer forzar el procesador a trabajar más rápido. Para tocar esto se debe hacer con total conocimiento, cualquier daño al sistema queda bajo su responsabilidad. La opción se denomina Frequency/Voltage Control, aunque puede llevar otro nombre. Se recomienda consultar manuales sobre Overclocking para esta característica.
3.- Deshabilitar dispositivos integrados (tarjeta gráfica/sonido):
Esto es especialmente frecuente en los últimos años ya que las placas base integran tarjetas gráficas y tarjetas de sonido en la misma placa, y se podria pasar sin tener que adquirirlas a parte, pero la mayoría de las ocasiones se prefiere adquirir una tarjeta externa (a bus PCI, AGP o PCI-Express) ya que ofrecen mucha mejor calidad y prestaciones que las integradas. Para poder usar las tarjetas que compremos hay que deshabilitar primero las que van integradas, para ello debemos acceder al BIOS.
Esta opción tenemos que consultarla en el manual de nuestra placa base porque depende mucho del modelo, pero en general tendremos que localizar términos como: Onboard Audio, Onboard Graphics, etc...
Es probable que nos veamos en la situación de tener que actualizar el firmware del BIOS. Esto puede ser debido a errores detectados de fabricación, queramos instalar un procesador nuevo o algún dispositivo reciente, o simplemente añadir
funcionalidades de las nuevas versiones del BIOS. Para realizar esto se suele emplear un programa en Windows y un fichero con la información, todo esto se debe descargar desde la web del fabricante de la placa base o BIOS, teniendo en cuenta que hay que saber con total exactitud el modelo de placa base que tenemos y el tipo de BIOS. Además, hay que aclarar que dicha operación tiene un alto riesgo para nuestra placa, un error podría ser fatal. Si surge algún problema podríamos dañar seriamente el BIOS y tendríamos que recurrir a una tienda especializada para su reparación o substitución.
Notas Finales:
El manual de la placa base es fundamental, siempre debemos acudir a él cuando tengamos dudas manipulando el BIOS. Dicho manual es un referente de vital importancia.
El BIOS es un programa delicado y siempre que lo manipulemos debemos hacerlo con precaución y conocimiento. Si tenemos dudas es mejor no tocar nada y consultar a un profesional.
Para saber qué modelo de placa y BIOS tenemos se puede usar una gran variedad de programas, recomiendo en particular el CPUZ de CPUID.org el cual muestra los valores del procesador, placa base y memoria fundamentalmente. Esto nos será útil si necesitamos los datos para una posible actualización de firmware.
Fecha y hora. Permite modificar la fecha y la hora. Esta será la hora que te aparecerá en la barra de tareas de Windows, así que si la modificas pon la correcta.
Primary Master/Primary Slave/Seconday master/Secondary Slave: si tu BIOS es de las nuevas, déjalo en TYPE AUTO para quitarte problemas (lo detecta todo correctamente) y pasa al siguiente apartado.
TYPE: 1-46, son discos duros predefinidos. USER es el introducido por el usuario o el detectado por el IDE HDD AUTO DETECTION (recomendamos usarlo).
CYLS, HEAD, SECTOR: son los cilindros, cabezas y sectores. Es muy importante saberlo, especialmente si la opción IDE HDD AUTO DETECTION nos presenta las tres opciones del MODE (NORMAL, LARGE y LBA). Si no los sabes, ya puedes ir comenzando a desmontar el ordenador y mirar la pegatina del disco duro.
PRECOMP Y LANDZ: son dos valores arbitrarios y se pude introducir cualquier numero, sin que afecte al rendimiento. Se puede poner un 0 (cero) en ambos casos, y en el segundo también un 65535. Por ejemplo, el LANDZ es el lugar donde se coloca el brazo lector del disco duro al principio.
MODE: es el método de acceso a los discos duros.
NORMAL es el modo de acceso tradicional, de menos de 528 Mb., LBA es para más de 528 Mb. y LARGE es para discos de 528 Mb. sin LBA. Al menos ésta es la teoría, pues nosotros tenemos un disco IDE de 6,3 Gb. y el IDE HDD AUTO DETECTION sólo muestra la opción NORMAL. También aparece una opción AUTO para que lo detecte solo.
FLOPPY DRIVE A/FLOPPY DRIVE B. Con esto pondremos el tipo de unidad de disquete que se está utilizando en ese momento, con una relación entre el tamaño del disquete y su tamaño en pulgadas. Si tienes una sola unidad recuerda ponerla como A: y dejar la B: vacía
BOOT SECTOR VIRUS PROTECTION: Esto también puede situarse en el apartado BIOS FEATURES SETUP. Hay que dejarlo en DISABLED sobre todo cuando instalamos el Windows.
BIOS FEATURES SETUP
Aquí suelen diferir unas BIOS de otras. Primero pondremos las opciones de una BIOS moderna y después las de una BIOS un poco más antigua:
1st Boot Device/2nd Boot Device/3rd Boot Device/4th Boot Device: Decide el orden en que quieres que el ordenador reconozca las unidades con los archivos de arranque .Dichas opciones pueden ser:
IDE 0: Arranca desde el disco IDE maestro en el canal primario
IDE 1: Arranca desde el disco IDE maestro en el canal secundario
IDE 2: Arranca desde el disco IDE esclavo en el canal primario
IDE 3: Arranca desde el disco IDE esclavo en el canal secundario
Floppy: Arranca desde la(s) unidad(es) de disquete.
ARMD FDD/ARM HDD: Arranca desde una unidad LS-120 o ZIP, o desde un disco IDE maestro en el canal primario
CDROM: Arranca desde una unidad CD-ROM ATAPI (según nuestras pruebas, puede ser IDE o SCSI)
SCSI: Arranca desde una unidad SCSI (según lo tengamos en la BIOS de la controladora SCSI)
Network: Arranca desde la red .
TRY OTHER BOOT DEVICES: Prueba otras opciones que no haya sido posible incluir en las 4 anteriores.
QUICK BOOT: Recomendamos poner DISABLED. Lo que hace botear rápidamente cuando el ordenador está encendido. La opción DISABLED da tiempo para pulsar la tecla <Del> (es decir, SUPR) mientras hace el test de memoria, y espera durante 40 segundos a recibir alguna señal del disco duro IDE (en el caso de que lo tengamos configurado, aunque este tipo suele ser mucho menor si lo está correctamente. ENABLED hace no espere a reconocer el disco IDE, y si no recibe una señal inmediatamente no lo configurará. Tampoco podremos arrancar la BIOS pues no saldrá el mensaje de pulsar la tecla <Del>. En este último caso, para entrar en la BIOS tendremos que apagar y encender el ordenador con el botón frontal.
ABOVE 1 MB. MEMORY TEST: SÓLO SALE SI LA ANTERIOR OPCIÓN ESTÁ EN ENABLED. Permite testear o no más allá del Mb. de memoria. Recomendamos dejarlo en ENABLED, ya que si no hace el test podemos tener problemas.
BOOT UP NUMLOCK STATUS: ON hace que las teclas de la calculadora del teclado (a la decha del todo) funcionen como números, y OFF hace que funcionen como flechas.
FLOPPY DRIVE SWAP: Si está en ENABLED cambia la unidad A: por la B: sin tener que hacerlo con el cable físico. Normalmente déjalo en DISABLED.
FLOPPY ACCESS CONTROL y HARD DISK ACCESS CONTROL: Determinan el tipo de acceso a su respectiva unidad. Las opciones son READ/WRITE o READ-ONLY (Escritura/Lectura o Sólo Lectura). Si no es por alguna extraña razón, déjalo siempre en READ/WRITE.
PS/2 MOUSE SUPPORT: Permite con ENABLED activar el soporte para un ratón del tipo PS/2 y con DISABLED dejarlo para que funcione enchufado en un puerto serie. En el caso de que exista un jumper en la placa base, habrá que unir las patillas 2-3 para activar el soporte PS/2 (normalmente este jumper no suele existir).
PRIMARY DISPLAY: Es el tipo de monitor conectado al ordenador. Puede ser MONO, CGA 40x25, CGA 80x25, VGA/EGA o ABSENT (Ausente). Tienes un monitor digamos "normal" pon VGA/EGA si no quieres tener algunos efectos indeseados.
PASSWORD CHECK también llamada SEGURITY OPTION: Sirve para poner una contraseña. Tiene tres opciones: ALWAYS es para ponerlo al iniciar un ordenador (se queda el llamado "prompt" o guión parpadeante esperando a que lo introduzcamos), SETUP (sólo sale al entrar en la BIOS) o DISABLED (recomendado) para desactivarlo.
BOOT TO OS/2: Por esta opción en ENABLED si tienes el sistema operativo OS/2 y quieres que use más de 64 Mb. de la memoria del sistema. Si no tienes OS/2, déjalo en DISABLED
EXTERNAL CACHE: Permite usar la caché L2 de la placa base. Recomendamos altamente poner ENABLED, aunque si tiene problemas no tendrá más remedido que dejarlo en DISABLED.
SYSTEM BIOS CACHEABLE: Cuando se pone en ENABLED (altamente recomendable) el segmento de memeoria F0000h puede ser escrito o leído en la memoria caché.
El contenido de este segmento de memoria se copia siempre de la ROM de la BIOS a la RAM del sistema para una ejecución más rápida.
VIDEO SHADOW: Cuando se pone ENABLED, la BIOS se copia a la memoria del sistema e incrementa la velocidad de vídeo. Puede tener 2 ó 3 opciones: si tiene ENABLED y DISABLED, ponlo en ENABLED; y si tiene ENABLED, CACHED y DISABLED, pon CACHED. Activarlo puede dar problemas en sistemas operativos de 32 bits.
C8000-CBFFF Shadow / CC000-CFFFF Shadow / D0000-D3FFF Shadow / D40000-D7FFF Shadow / D8000-DBFFF Shadow / DC000-DFFFF Shadow: Son distintos datos extendidos localizados en la ROM que se copian a su respectivo rango de direcciones en la memoria el sistema. Normalmente está puesto en DISABLED (lo recomendamos para usuarios INEXPERTOS - NORMALES), aunque los más EXPERTOS o simplemente para probar podéis poner algunas opciones en ENABLED a ver qué pasa.
OTRAS OPCIONES:
CPU INTERNAL CACHE: Sirve para activar la caché interna del micro, y siempre hay que ponerlo en ENABLED.
IDE HDD BLOCK MODE: Transfiere los datos por bloques, y lo soportan los discos de más de 100 Mb.
GATE A20 OPTION: Referente a la RAM, coloquelo en ENABLED.
MEMORY PARITY CHECK: Hay que ponerlo en DISABLED para las memorias sin paridad (lo más normal), coloquelo en ENABLED para verificar el bit de paridad de la memoria RAM. Las únicas memorias con paridad suelen estar en 486s o Pentium de marca como los IBM.
TYPEMATIC RATE SETTING: ENABLED permite configurar la velocidad de repeticion y estados de espera del teclado.
TYPEMATIC RATE (CHARS/SEC): Hay que poner el número máximo (30) para conseguir más caracteres por segundo.
TYPEMATIC DELAY(MSEC): Hau qye poner el mínimo (250) para que el tiempo de espera sea el mínimo.
NUMERIC PROCESSOR: Para activar el coprocesador matemático. Desde los 486 DX la opción está obsoleta.
CHIPSET SETUP
Este es el apartado donde más difieren unas BIOS con otras, y es el campo más peligroso y donde quizás puede exprimirse más el rendimiento. Si es una BIOS de las antiguas aquí se incluirá la próxima opción de "PCI/PNP SETUP". No cambies estas opciones si no estás seguro, de hecho, verás que algunas opciones son tan complejas que ni siquiera nosotros las sabemos:
USB FUNCION: Permite activar o desactivar el soporte USB (Universal Serial Bus). Dejelo en ENABLED si dispones de un sistema operativo que lo soporte, como Windows 95 OSR2 + USB Support, Windows 95 OSR2.1 o Windows 98. Si no, déjelo en DISABLED.
USB LEGACY SUPPORT: Con ENABLED se tiene un teclado y ratón USB. Como lo normal hoy día es no tenerlo, déjalo en DISABLED.
SDRAM CAS LATENCY: Ni idea de lo que es, y tiene las opciones 3, 2, AUTO. Ponlo en AUTO por si acaso.
DRAM DATA INTEGRITY MODE: Tiene dos opciones: ECC (ponlo si lo soportan los módulos de memoria) y PARITY (ponlo si no lo soporta).
DRAM TIMING LATENCY: LOW, FAST, NORMAL. Es el tiempo que tarda el sistema en responder a las llamadas de la memoria. Prueba en FAST si no tienes problemas y no pierdes estabilidad. Suele traer también una opción AUTO.
PIPE FUNCTION: Tampoco tenemos ni idea de lo que es, pero como la opción por defecto es ENABLED, pues déjalo ahí.
GATED CLOCK Esto sirve para controlar el reloj interno del bus de datos de la memoria. Si está en ENABLED el reloj nunca para, cuando está en DISABLED se parará el reloj automáticamente si no hay activar en el bus de datos de la memoria. Pon la opción que quieras, no sabemos cuál es la mejor.
GRAPHIC APERTURE SIZE: Decide el tamaño del búfer de frames programable. Esta región no debería sobrepasar al tamaño de RAM instalada, así que pon un número igual o menor. Cuanto mayor sea, mejor irá.
VGA FRAME BUFFER. Pues eso, el rango de memoria del búfer de frame. Ponlo en ENABLED.
VGA DATA MERGE: Unir las palabras lineales del ciclo del búfer de frames. Ni idea para qué sirve, por si acaso déjalo en DISABLED.
PASSIVE RELEASE: Sirve para activar un mecanismo del puente sur cuando es PCI Master. La revisón PCI 2.1 requiere que este campo esté activado. Sólo para usuarios experimentados. Nosotros lo tenemos en ENABLED y parece que va bien, ponlo tú también sobre todo si tienes un dispositivo PCI 2.1
ISA MASTER LINE BUFFER: Desactiva o desactiva el búfear linear del ISA Master. Prueba a ponerlo en ENABLED.
DELAY TRANSACTION: El tiempo para contactar con PCI 2.1. Échalo a suertes, pero por si acaso escoge DISABLED.
AT BUS CLOCK: Sólo afecta al ISA. Esta opción se usa para selecciona las configuraciones I/O del reloj del bus. Las configuraciones posibles surgen de acuerdo con variar el reloj del sistema, por ejemplo, en un sistema con una velocidad de bus de 50 MHz, selecciona PCICLK/6 que podría resultar en un bus de velocidad de 8,33 MHz. No conviene sobrepasar este valor, como mucho 10 ó 12, ya que las tarjetas ISA funcionan a 8 MHz o menos. Por si esto es muy complicado, déjalo en AUTO.
OTRAS OPCIONES:
PIPE FUNCTION: La ejecucion de una instruccion de maquina se lleva en varias etapas (algunas maquinas pueden tener entre 5 y 9 etapas). Entonces cuando la CPU termina de ejecutar la primera etapa de una instruccion comienza a ejecutar la segunda etapa, pero tambien empieza a ejecutar la primera etapa de la siguiente instruccion y asi sucesivamente. Claramente este metodo de ejecucion es mas rapido, que si se hicieran una de tras de otra conmpletamente.
L2 CACHE POLICY: Prueba a poner el modo WRITE BACK, que es mejor que WRITE THRU
DRAM READ/WRITE TIMING: Poner el valor mínimo si su memoria es de alta velocidad (10-15 ns), para memoria EDO (x222) y para memoria NO EDO (x333)
POWER MANAGEMENT SETUP.
Si su placa es una ATX de las nuevas, tendrás muchas opciones, tan curiosas como encender el ordenador por una llamada de teléfono.
General para todas las opciones:
STANDBY MODE: El reloj de la CPU irá a una velocidad más baja, se desconectarán las disquetes y el disco duro, y el monitor se apagará.
SUSPEND MODE: Todos los dispositivos excepto la CPU se apagarán. Cada modo de ahorro de energía tiene su respectivo contador. Cuando el contador llegue a cero, el equipo entrará en modo de ahorro de energía. Si se detecta alguna señal o evento durante la cuenta atrás, el contador vuelve al principio de nuevo.
Vayamos ahora con estas otras opciones:
POWER MANAGEMENT/APM: Ponga esta opción en ENABLED para activar las funciones de administración de energía del chipset y APM (Administración Avanzada de Energía), especialmente si dispone de Windows 95 OSR2 o 98.
Porque ese podria ser un problema por el de que INICIO - SUSPENDER no le funciona.
GREEN PC MONITOR POWER STATE: Sirve para apagar los monitores compatibles con Greep PC. Las opciones son OFF, STANDBY, SUSPEND y DISABLED.
VIDEO POWER DOWN MODE. Para apagar el subsistema de vídeo para ahorar energía. Las opciones son STANDBY, SUSPEND y DISABLED.
HARD DISK POWER DOWN MODE: Desconecta los discos duros. Las opciones son las tres del apartado anterior.
STANDBY/SUSPEND TIMER UNIT y STANDBY TIMEOUT. Son los contadores que os hablábamos antes, el primero para el modo SUSPEND y el segundo para el modo STANDBY. Ponlo en DISABLED para usar los del Windows.
SYSTEM EVENT MONITOR BY... Trae unas cuantas opciones, prueba a ponerlas en YES.
POWER BUTTON FUNCION: Explica el funcionamiento del botón de encendido externo. SOFT OFF es lo normal, apaga o enciente el ordenador. GREEN, en cambio, hace que el ordenador entre en Green Mode.
RING RESUME FROM SOFT OFF: Cuando se activa, el sistema puede salir del modo inactivo por una señal de teléfono del MODEM.
RTC ALARM RESUME: Decide una hora para que el ordenador salga del modo de suspensión automáticamente. Si no lo va a usar cambielo a DISABLED, o, en el caso de que lo use pero no quiera poner fecha, dejelo el DISABLED en Date.
PCI/PnP SETUP.
Estas opciones sirven para arreglar nuestros queridos conflictos de hardware.
PLUG AND PLAY AWARE O/S: Si tenemos un sistema operativo Plug and Play instalado (Windows 95/98) ponlo en YES.
CLEAR NVRAM ON EVERY BOOT: Cuando se pone en YES, los datos de la NVRAM se borrar en cada proceso de arranque (boot). Recomendamos que lo pongas en NO.
PCI LATENCY TIMER (PCI CLOCKS): Son los tiempos de retardo en acceder a los dispositivos PCI instalados en el respectivo bus. Las opciones son 32, 64, 96, 128, 160, 192, 224, 248. Prueba a ponerlo en el mínimo, 32.
PCI VGA PALETTE SNOOP. Sirve para poder hacer que varias tarjetas VGA operen a la vez en diferentes buses (PCI e ISA), y que puedan extraer datos de la CPU simultáneamente.
El bit 5 del registro de comandos del espacio de configuración del dispositivo PCI es el bit 0 del VGSA Palette Snoop (0 es DISABLED). configure las opciones según lo siguiente:
DISABLED: Los datos leídos y escritos por la CPU sólo se redireccionan a los registros de la paleta del PCI VGA. Es decir, que si tiene una tarjeta gráfica PCI o AGP tendrá que poner esto.
ENABLED: Los datos leídos y escritos por la CPU se dirigen al registro de paleta del dispositivo PCI VGA y del ISA VGA, permitiendo que los registros de paleta de ambos dispositivos sean idénticos.
La opción también tiene que estar puesta en ENABLED si alguna tarjeta ISA instalada en el sistema requiere VGA Palette Snooping.
OFFBOARD PCI IDE CARD: Especifica si existe un controlador PCI IDE externo en el ordenador. También debes especificar el slot de expansión PCI de la placa base cuando instalas la tarjeta controlñadora PCI IDE.
Si se usa alguna controladora de este tipo, la controladora IDE de la placa base automátivamente se desactiva. Las opciones son DISABLED, AUTO, SLOT1, SLOT2, SLOT3, SLOT4, SLOT5 o SLOT6. Si se selecciona AUTO se determina el parámetro correcto, lo que fuera los IRQs 14 y 15 a un slot PCI del PCI local bus.
Esto es necesario para soportar tarjetas PCI IDE no compatibles.
OFFBOARD PCI IDE PRIMARY IRQ: Esta opción especifica la interrupción PCI usada por el canal IDE primario en la controladora externa PCI IDE. Las configuraciones son DISABLED (ponlo si no tienes controladora IDE externa), HARDWIRED, INTA, INTB, INTC o INTD.
OFFBOARD PCI IDE SECONDARY IRQ: Como el anterior, pero el canal secundario.
Esta opción especifica la interrupción PCI usada por el canal IDE secundario en la controladora externa PCI IDE. Las configuraciones son DISABLED (ponlo si no tienes controladora IDE externa), HARDWIRED, INTA, INTB, INTC o INTD.
ASSIGN IRQ TO PCI VGA: coloque esta opción en YES para asignar una IRQ al controlador VGA en el bus PCI. Las configuraciones son YES o NO.
PCI SLOT 1/2/3/4 IRQ PRIORITY: Estas opciones especifican la prioridad IRQ paralos dispositivos PCI instalados en los slots de expansión PCI. Las configuraciones son AUTO, (IRQ) 3, 4, 5, 7, 9, 10 y 11, por orden de prioidad. Si sus dispositivos son Plug and Play, coloquelo en AUTO.
DMA CHANNEL 0/1/3/5/6/7. Te permie especificar el tipo de bus usado por cada canal DMA. Las opciones son PnP o ISA/EISA. Pon PnP si todos sus dispositivos son Plug and Play.
IRQ 3/4/5/7/9/10/11/12/14/15 Estas opciones especifican al bus que la línea IRQ está usada. Estas opciones te permiten reservar IRQs para las tarjetas ISA, y determinan si se debería quitar una IRQ para cedérselas a esos dispositivos configurables por la BIOS.
El conjunto de IRQs disponibles se determina leyendo el ESCD NVRAM. Si se deben quitar más IRQs del conjunto, el usuario debería usarlas para deservarlas a un ISA/EISA y configurarlo en él. El I/O se configura por la BIOS.
Todas las IRQs usadas por el I/O en la placa están configurados como PCI/PnP.
IRQ12 sólo aparece si la opción de Mouse Support está en DISABLED.
IRQ14 y IRQ15 sólo estarán disponibles si el PCI IDE en la placa estáactivado. Si todas los IRQs están puestos en ISA/EISA e IRQ14 y 15 están asignados al PCI IDE de la placa, IRQ9 todavía estará disponible para los dispositios PCI y PnP, debido a que al menos un IRQ debe estar disponible para ellos.
Las opciones son ISA/EISA o PCI/PnP.
RESUMEN: Si todos los dispositivos de su equipo son Plug & Play, es mejor personalmente poner PCI/PnP en todas las IRQs.
INTEGRATED PERIPHERALS SETUP.
Por fin, las últimas opciones. En BIOS antiguas estas opciones están incluidas en Chipset Setup:
ONBOARD FLOPPY CONTROLLER: Activa o desactiva la disquetera. Si tienes disquetera, ponlo en ENABLED.
Onboard Serial Port 1/2
Estos campos configuran los puertos serie en la tarjeta. Hay varias direcciones de puerto y canales IRQ que pueden ser seleccionados:
3F8/IRQ4: Dirección de puerto 3f8h, IRQ 4
2F8/IRQ3: Dirección de puerto 2f8h, IRQ 3
3E8/IRQ4: Dirección de puerto 3e8h, IRQ 4
2E8/IRQ3: Dirección de puerto 2e8h, IRQ 3
AUTO (recomendado): La BIOS asigna automáticamente direcciones de puerto y canales IRQ automáticamente
DISABLED: Desactiva el puerto serie. Esto es especialmente últil si necesitamos la IRQ3 o la 4 para el módem.
SERIAL PORT 2 MODE: Esta opción especifica el modo de operación para el segundo puerto serie. Sólo aparece si la opción ONBOARD SERIAL PORT 2 está puesta en AUTO o DISABLED. Las opciones son IR (infrarrojos) o NORMAL.
IR TRANSMITTER: Esta opción especifica el tipo de transmisión usada por los dispositivos infrarrojos conectados al segundo puerto serie. Esta opción sólo aparecerá si la opción ONBOARD SERIAL PORT 2 está en AUTO o DISABLED.
Las opciones son 1.6 uS o 3/16 Baud. No hay opciones por defecto.
IR DUPLEX MODE: Esta opción especifica el tipo de transmisión usada por los dispositivos infrarrojos conectados al segundo puerto serie. Esta opción sólo aparecerá si la opción ONBOARD SERIAL PORT 2 está en AUTO o DISABLED. Las opciones son HALF o FULL (suponemos que es similar al full duplex o half duplex de las tarjetas de sonido). No hay opciones por defecto.
IR RECEIVER POLARITY: Esta opción especifica el tipo de recepción osada por los dispositivos infrarrojos conectados al segundo puerto serie. Esta opción sólo aparecerá si la opción ONBOARD SERIAL PORT 2 está en AUTO o DISABLED. No hay opciones por defecto.
ONBOARD PARALLEL PORT: Este campo configura el puerto paralelo de la placa. Hay varias direcciones de puerto y canales IRQ que pueden ser seleccionados.
378/IRQ7: Dirección de puerto 378, IRQ 7
278/IRQ5: Dirección de puerto 278, IRQ 5
3BC/IRQ7: Dirección de puerto 3BC, IRQ 7
DISABLE: Desactiva el puerto paralelo
PARALLEL PORT MODE: Esta opción especifica el modo del puerto paralelo. Las opciones son:
NORMAL: Se usa el modo del puerto paralelo normal
Bi-Dir: Usa este campo para soportar transferencias bidireccionales en el puerto paralelo.
EPP: El puerto paralelo puede ser usado con dispositivos que contemplan la especificación Enhanced Parallel Port (EPP).
EPP usa las señales del puerto paralelo existente para ofrecer transferencia de datos bidireccional y asimétrica conducida por la unidad del host.
ECP: El puerto paralelo puede ser usado con dispositivos que contemplan la especificación Extended Capabilites Port (ECP). ECP usa el protocolo DMA para ofrecer datos de transferencia hasta 2,5 Megabits por segundo. ECP ofrece comunicación bi-direccional simétrica.
EPP VERSION: Especifica el número de versión usado para la especificación Enhanced Parallel Port. Esta opción sólo aparece si modo del puerto paralelo está puesto en EPP. Las configuraciones son 1.7 o 1.9.
ECP/EPP (recomendado). Da igual que el dispositivo del puerto paralelo no soporte ni ECP ni EPP. coloquelo aquí.
PARALLEL PORT DMA CHANNEL: Esta opción sólo aparece si modo del puerto paralelo está puesto en ECP. Esta opción configura el canal DMA usado por el puerto paralelo. Las opciones son DMA CHANNEL 0, 1 o 3
PARALLEL PORT IRQ: Esta opción especifica el IRQ usado por el puerto paralelo. Las opciones son AUTO (recomendado), (IRQ) 5 o (IRQ) 7.
ONBOARD IDE: Esta opción especifica el canal IDE usado por el controlador IDE de la placa. Las opciones son ENABLED/AUTO/BOTH, PRIMARY, SECONDARY y DISABLED. A veces desactivar el segundo canal suele dar problemas porque Windows lo detecta y coloca uno de sus signos de interrogación amarillos.
OTRAS UTILIDADES:
Las BIOS pueden hacer todavía más cosas, dependiendo del modelo en concreto; algunas de las más usuales están a continuación.
Autodetección de discos duros IDE
Esta opción permite detectar los discos duros que están conectados al sistema, así como su configuración. Resulta muy útil para simplificar la tarea de instalar un disco nuevo, así como cuando los datos del disco no están completos o no parecen funcionar en nuestra BIOS.
Su uso es sencillísimo: se entra en este menú y se va detectando cada uno de los cuatro posibles dispositivos IDE. Apunte las opciones que le aparezcan y pruebe a usarlas; recuerde usar el modo LBA para discos de más de 528 MB.
Tenga en cuenta que muchas veces sólo por entrar en esta utilidad se alteran automáticamente los valores de configuración del disco, así que después de salir de ella compruebe si los cambios corresponden a los que quería realizar.
Control por password
Es decir, por una clave de acceso en forma de palabra secreta que sólo conozca usted. Tenga en cuenta que si la olvida se verá en graves problemas, hasta el punto de tener que borrar toda la BIOS para poder volver a usar el ordenador, así que apúntela en algún lugar seguro.
Se suele poder seleccionar, bien en un menú específico o en las BIOS Features, entre tener que introducir la clave cada vez que se arranca el ordenador o sólo cuando se van a cambiar datos de la BIOS. Lo primero es el método ideal para seguridad, y además es gratis; lo segundo es útil cuando gente inexperta tiene acceso al ordenador.
Formateo de disco duro a bajo nivel
HDD Low Level Format. Se trata de un formateo mucho más intenso que el normal; no sólo elimina los datos, sino que reorganiza la propia estructura del disco. Generalmente sólo debe usarse cuando el disco está fallando muy a menudo o ha sido infectado por un virus tremendamente resistente, y aun así no resulta recomendable.
Antivirus
No, no crea que con esta opción podrá ahorrarse el comprar uno de esos programas antivirus tan tristemente necesarios en los PC. En realidad, lo único que suele hacer esta opción (que en ocasiones tiene un menú propio y en otras se engloba bajo el Standard Setup, tal vez con el nombre de Virus Warning) es no permitir que se escriba sobre la tabla de particiones o el sector de arranque del disco duro, bien sólo durante el arranque o en cualquier momento, dependiendo del modelo concreto de BIOS.
La idea es impedir que un virus destroce el disco duro sin darle oportunidad a cargar un disquete de arranque con un antivirus para desinfectar el sistema; no impedirá la infección, pero es una medida más de seguridad y gratis. Por cierto, puede ser necesario deshabilitar esta opción durante la instalación del sistema operativo o al formatear el disco duro, no sea que la BIOS crea que se trata de un ataque viral.
Salir de la BIOS
Generalmente existen dos opciones:
· Save and Exit Setup
· Exit Without Saving
POST ((Power-On Self-Test) Autoprueba de encendido
Cuando se enciende la alimentación, POST (Autoprueba de encendido) es la secuencia de prueba de diagnóstico que ejecuta el sistema básico de entrada / salida, el BIOS de una computadora para determinar si el teclado, la memoria de acceso aleatorio, las unidades de disco, y otros hardware están funcionando correctamente, realiza una especie de chequeo a todos los dispositivo conectados y dispositivos que faltan conectarse.
Si se detecta el hardware necesario y se encuentra que funciona correctamente, la computadora comienza a arrancar. Si no se detecta el hardware o si se descubre que no funciona correctamente, el BIOS emite un mensaje de error que puede ser texto en la pantalla y / o una serie de pitidos codificados, según la naturaleza del problema. Dado que la POST se ejecuta antes de que se active la tarjeta de video de la computadora, es posible que no se pueda avanzar a la pantalla de visualización. El patrón de pitidos puede ser un número variable de pitidos cortos o una combinación de pitidos largos y cortos, según el tipo de BIOS que esté instalado.
Los patrones de pitidos contienen mensajes sobre la naturaleza del problema detectado. Por ejemplo, si no se detecta el teclado, un patrón particular de pitidos le informará de ese hecho. Un error encontrado en la POST suele ser fatal (es decir, hace que el programa actual deje de ejecutarse) y detendrá el proceso de arranque, ya que el hardware verificado es absolutamente esencial para las funciones de la computadora.
Como se desarrolla el proceso de arranque en la BIOS
Proceso de arranque
Una computadora tiene su CPU con el cual empieza a funcionar.
Una CPU obtiene sus instrucciones de memoria.
La CPU lee las instrucciones de la BIOS y busca los discos duros, unidades de CD y otro hardware.
El programa BIOS busca en el primer sector para el código de inicio.
Los dispositivos que alimentan las instrucciones iniciales de la CPU se conocen como medios de arranque .
Proceso de arranque, cont
El arranque es un proceso que involucra 2 etapas:
Poner en marcha el hardware y poner en marcha el sistema operativo para que despues de la union de estos dos se puede utilizar perfectamente para cuaquier uso el equipo de computo.
Arrancando la computadora
Encender; la computadora ejecuta POST
Secuencia de arranque gobernada por BIOS ROM
(algunas BIOS vienen tambien en memoria flash, las cuales no perderian sus datos, si se daña su bateria del cmos, ya que las memorias flash casi no utilizan energia para poder almacenar los datos)
Parámetros de la BIOS almacenados en CMOS
BIOS ROM puede estar protegido por contraseña
El control pasa al MBR del primer dispositivo de arranque detectado.
MBR apunta al registro de arranque del sistema operativo seleccionado
El sistema operativo toma el control.
Configurar la secuencia de arranque en la interfaz grafica (setup) en la BIOS.
Iniciamos o reiniciamos el PC y presionamos la tecla F2 o Esc, u otra tecla que aparezca indicada en la pantalla para entrar al setup de la BIOS. (Ver: Teclas posibles para entrar a la BIOS)
Una vez en el setup nos desplazamos con la flecha hacia abajo hasta Boot Sequence
Luego presionamos Enter para entrar a modificar la secuencia de arranque
Aquí utilizamos la barra de espacio para modificar la secuencia de arranque (u otra tecla que aparezca indicada dependiendo de la marca del PC). En esta configuración, nos posicionamos sobre Internal HDD y presionamos la barra de espacio para deshabilitar al disco duro como primer dispositivo desde donde booteara el PC. En este caso automaticamente CD/DVD pasará a ser el primer dispositivo desde donde se iniciará el PC (cuando se quiere iniciar por el OS que se encuentra quemado en el CD/DVD, pero si queremos arrancar el OS por el disco duro, porque ahi es donde se encuentra el sistema operativo (OS) entonces de primero iria el HD o Hard Disk.)
Una vez seleccionada la secuencia de arranque presionamos Enter
Luego en la siguiente pantalla, presionamos ESC para salir del setup
Finalmente nos desplazamos con la flecha derecha hacia Save/Exit y presionamos Enter para guardar los cambios efectuados y salir del setup. El sistema se reiniciará.
Posibles modos de arranque
Desde el disco duro.
Este puede ser designado por:
IDE
HD
Hard Disk
Hard Drive
Desde la unidad de CD/DVD - éste se lo puede encontrar como:
IDE
CD
DVD
CD Drive
DVD Drive
Desde un lector de disquetes - éste se lo puede encontrar como:
Floppy disk
FD
Desde la red - ésta lo puede encontrar como:
LAN
Network
Ethernet
Eth
A los dispositivos de arranque se los puede encontrar con estos nombres:
Según el modelo (ej: MAXTOR-6B2000PO)
Según el modelo (ej: _NEC DVD_RW ND-3550A)
Los cuales se los buscaria en internet si tal vez no sabemos a ciencia cierta si es la marca y modelo de un disco duro o una unidad optica por donde puede estar configurada la
secuencia para arrancar y buscar el sistema operativo, solo tenemos que estar seguros de que desde ahi sera la secuencia de arranque correspondiente en la BIOS.
FIN
No hay comentarios:
Publicar un comentario
